6N136-500E

6N135-500E предназначен для TTL/CMOS, TTL/LSTTL или широкополосных аналоговых приложений. Эти устройства имеют минимальный коэффициент передачи тока (CTR) 7% при ПЧ=16 мА.

Отправить запрос

Описание

Технические параметры

Оптопара 6N136-500E демонстрирует исключительную универсальность, что делает ее незаменимым компонентом в самых разных электронных устройствах. Его способность обеспечивать эффективную электрическую изоляцию наряду с высокими эксплуатационными характеристиками делает его ключевым компонентом в современных электронных схемах. Инженеры и проектировщики могут положиться на эти оптопары, которые отвечают строгим требованиям TTL/CMOS, TTL/LSTTL, широкополосных аналоговых и высокоскоростных TTL/TTL приложений, обеспечивая оптимальную производительность и надежность.

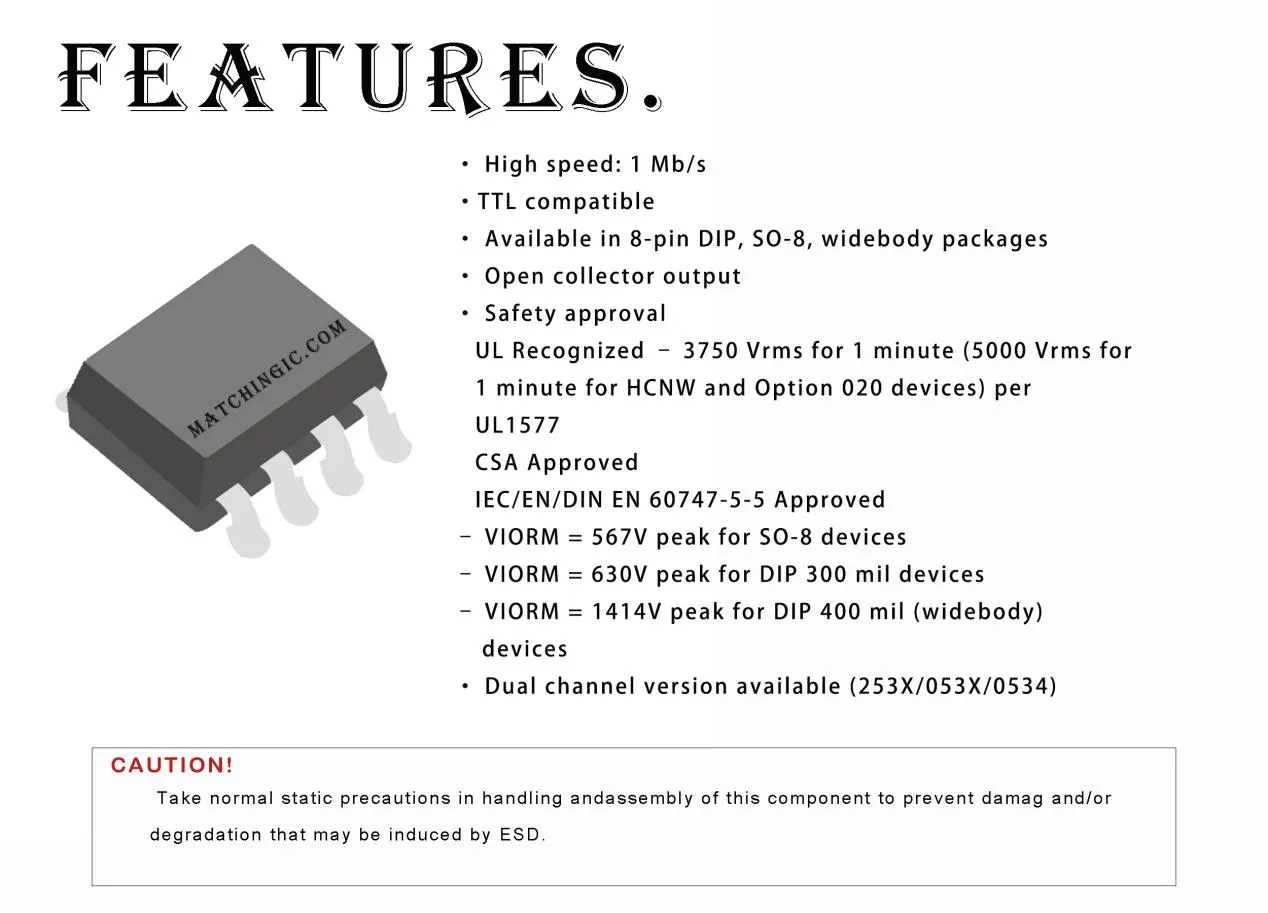

product-1268-913

Сопутствующие товары:

Производитель части	6N136	6N136-000E	6N136-020E	6N136-060E	6N136-300E	6N136-320E	6N136-360E	6N136-500E	6N136-520E	6N136-560E
Описание	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА	ОПТОПАРА, ВЫХОД ФОТОТРАНЗИСТОРА
Запас	80000	80000	80000	80000	80000	80000	80000	80000	80000	80000
Статус продукта	Активный	Активный	Активный	Активный	Активный	Активный	Активный	Активный	Активный	Активный
Количество каналов	1	1	1	1	1	1	1	1	1	1
Напряжение – изоляция	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)	3750 В (среднеквадратичное значение)
Текущий коэффициент передачи (мин.)	19% при 16 мА	19% при 16 мА	19% при 16 мА	19% при 16 мА	19% при 16 мА	19% при 16 мА	19% при 16 мА	19% при 16 мА	19% при 16 мА	19% при 16 мА
Текущий коэффициент передачи (макс.)	50% при 16 мА	50% при 16 мА	50% при 16 мА	50% при 16 мА	50% при 16 мА	50% при 16 мА	50% при 16 мА	50% при 16 мА	50% при 16 мА	50% при 16 мА
Время включения/выключения (типовое)	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс	200 нс, 600 нс
Тип ввода	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ	ОКРУГ КОЛУМБИЯ
Тип выхода	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ	Транзистор 1 МБ
Напряжение - Выход (Макс.)	20V	20V	20V	20V	20V	20V	20V	20V	20V	20V
Ток — выход/канал	8мА	8мА	8мА	8мА	8мА	8мА	8мА	8мА	8мА	8мА
Напряжение — прямое (Vf) (тип.)	1.5V	1.5V	1.5V	1.5V	1.5V	1.5V	1.5V	1.5V	1.5V	1.5V
Ток - постоянный ток вперед (если) (макс.)	25 мА	25 мА	25 мА	25 мА	25 мА	25 мА	25 мА	25 мА	25 мА	25 мА
Рабочая Температура	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C
Пакет/кейс	ДИП8 (7,62 мм)	ДИП8 (7,62 мм)	ДИП8 (7,62 мм)	ДИП8 (7,62 мм)	СМД8(7,62 мм)	СМД8(7,62 мм)	СМД8(7,62 мм)	СМД8(7,62 мм)	СМД8(7,62 мм)	СМД8(7,62 мм)
Упаковка	Трубка	Трубка	Трубка	Трубка	Лента и катушка (TR)	Лента и катушка (TR)	Лента и катушка (TR)	Лента и катушка (TR)	Лента и катушка (TR)	Лента и катушка (TR)

Приложения:

• Высоковольтная изоляция

• Изоляция видеосигнала

• Линейные приемники

• Элемент обратной связи в импульсных источниках питания 

• Изоляция заземления высокоскоростной логики – TTL/TTL, TTL/CMOS, TTL/LSTTL

• Заменяет импульсные трансформаторы.

• Заменяет медленные фототранзисторные изоляторы.

• Изоляция заземления аналогового сигнала

Описание:

В этих диодно-транзисторных оптопарах между светодиодом и встроенным фотодетектором используется изолирующий слой, обеспечивающий электрическую изоляцию между входом и выходом. Отдельные соединения для смещения фотодиода и коллектора выходного транзистора увеличивают скорость до ста раз по сравнению с обычным фототранзисторным соединителем за счет уменьшения емкости базы-коллектора.

Эти одноканальные оптопары доступны в конфигурациях корпуса 8-pin DIP, SO-8 и Widebody.

6N135, HCPL-0500 и HCNW135 предназначены для использования в TTL/CMOS, TTL/LSTTL или широкополосных аналоговых приложениях. Коэффициент передачи тока (CTR) для этих устройств составляет минимум 7% при ПЧ=16 мА.

6N136, HCPL-2502, HCPL-0501 и HCNW136 предназначены для высокоскоростных приложений TTL/TTL. Стандартный ток потребления ТТЛ 16-мА через входной светодиод обеспечит достаточный выходной ток для 1 нагрузки ТТЛ и нагрузочного резистора 5,6 кОм. CTR для этих устройств составляет минимум 19 % при ПЧ=16 мА.
