Shenzhen MATCHINGIC Technology Co Ltd: ваш профессиональный поставщик цифровых изоляторов
Компания Shenzhen MATCHINGIC Technology Co., Ltd была основана в 2010 году, компания всегда придерживается концепции таланта - это богатство компании, в годы отточенного рынка сформировала группу предприимчивых, инновационных сотрудников, одновременно расширяя свою долю рынка дома и за рубежом компания продолжает оптимизировать внутренние бизнес-процессы, совершенствовать международные продажи и закупки, придерживаться только оригинальных товаров, повышать уровень обслуживания клиентов, постепенно формируя свои собственные отраслевые преимущества.
почему выбрали нас
Качественная продукция
Наша продукция отличается высоким качеством и соответствует всем необходимым отраслевым стандартам. Мы используем передовые технологии и современное оборудование, чтобы гарантировать высочайшее качество нашей продукции.
Быстрое время выполнения
У нас есть оптимизированный производственный процесс, который обеспечивает быстрые сроки выполнения работ. Мы можем быстро производить и доставлять клиентам, что делает их отличным выбором для проектов со сжатыми сроками.
Профессиональная команда
У нас есть команда высококвалифицированных технических специалистов, которые всегда готовы помочь с любыми техническими проблемами, которые могут возникнуть у клиентов. Завод обеспечивает комплексную техническую поддержку, включая поддержку проектирования, подбор продукции и поддержку приложений.
Качественные услуги
Мы предоставляем высококачественные услуги, соответствующие самым высоким отраслевым стандартам. Мы следуем лучшим практикам в наших рабочих процессах и придерживаемся строгих мер контроля качества, чтобы гарантировать нашим клиентам наилучшие результаты.

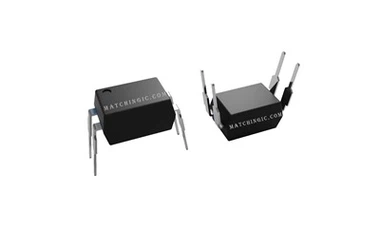

Оптический изолятор — это электронное устройство, которое можно использовать для передачи информации между диодами без пропускания электрического тока. Поскольку нет необходимости напрямую передавать напряжение или ток между входами и выходами в схеме оптических изоляторов, эти компоненты можно использовать для обеспечения электрической изоляции в двух областях печатной платы. Оптические изоляторы действуют как защитный механизм, гарантируя, что вредные электрические токи не смогут проходить через устройство.
Преимущества оптических изоляторов
Защита от электрических помех
Оптические изоляторы обеспечивают полную электрическую изоляцию между двумя компонентами. Это защищает чувствительные электронные устройства от скачков напряжения, электромагнитных помех и токов контура заземления.
Улучшенное качество сигнала
Оптические изоляторы помогают улучшить качество сигнала за счет уменьшения количества шума, вносимого в сигнал. Это приводит к более чистым и точным сигналам.
Увеличенный срок службы продукта
Устраняя риск электрических помех, оптические изоляторы помогают продлить срок службы электронных устройств. Они также помогают предотвратить повреждение чувствительных компонентов, защищая их от скачков напряжения.
Безопасная изоляция
Оптические изоляторы обеспечивают безопасное средство электрической изоляции двух компонентов. Это особенно важно в приложениях, где высок риск поражения электрическим током, например, в медицинском оборудовании.
Высокая надежность
Оптические изоляторы отличаются высокой надежностью и долговечностью, что делает их идеальными для использования в критически важных приложениях. Они менее подвержены отказам и требуют меньшего обслуживания, чем другие типы изоляторов.
Широкая совместимость
Оптические изоляторы совместимы с широким спектром электрических и электронных устройств, что делает их универсальной технологией изоляции. Их можно использовать как в системах переменного, так и постоянного тока.
Компоненты оптического изолятора
поляризатор
ротатор Фарадея
Анализатор
Компоненты оптического изолятора
01
поляризатор
Поляризатор обеспечивает прохождение только света с определенной ориентацией электрического поля (поляризацией). Это действует как входные ворота для входящего света.
02
ротатор Фарадея
Это центральная часть оптического изолятора. Под воздействием магнитного поля этот ротатор вызывает вращение в плоскости поляризации падающего света.
03
Анализатор
Этот компонент по сути является еще одним поляризатором. Однако он ориентирован под таким углом, что пропускает свет, исходящий от вращателя Фарадея, но блокирует свет, идущий в обратном направлении.
Типы оптических изоляторов
- Оптические изоляторы можно классифицировать по-разному:
Фиксированный узкополосный изолятор
Поскольку их поляризаторы не регулируются, максимальная изоляция достижима только на расчетной длине волны. Максимальная изоляция в фиксированном узкополосном изоляторе составляет около 30-35 дБ.
Регулируемый изолятор
Эти изоляторы позволяют достигать изоляции на разных длинах волн либо путем вращения выходного поляризатора, либо путем настройки магнитного поля во вращателе Фарадея путем физического перемещения магнита. Регулируемые изоляторы также имеют максимальную изоляцию около 30-35 дБ, но их можно использовать в более широком диапазоне длин волн.
Фиксированный широкополосный изолятор
С помощью этих оптических компонентов можно добиться большей полосы пропускания изоляции. Максимальная изоляция аналогична предыдущим типам, но для большего диапазона длин волн.
Тандемный изолятор
Эти изоляторы объединяют в себе два вращателя Фарадея. Ротаторы имеют один центральный поляризатор и могут достигать высокого уровня изоляции до 60 дБ, но обычно имеют более низкую передачу.
Изолятор свободного пространства
Эти изоляторы используются в высокоскоростных оптических передатчиках или лазерах накачки, которые нуждаются в изоляции от обратного света. Изоляторы свободного пространства обеспечивают превосходные характеристики с высокой изоляцией и низкими вносимыми потерями. Они могут быть поляризационно-зависимыми или поляризационно-независимыми.
Принцип работы оптических изоляторов
Оптический изолятор работает, принимая входной электрический сигнал и преобразуя его в световой сигнал с помощью светоизлучающего диода, обычно работающего в ближнем инфракрасном спектре. Затем внутри того же устройства светочувствительное устройство, такое как фотодиод, фототранзистор или транзистор фотодарлингтона, преобразует световой сигнал обратно в электрический сигнал. Это обеспечивает барьер для любых переходных напряжений или уровней перенапряжения, возникающих на входе, от воздействия на электрическую цепь на выходе оптоизолятора. Компоненты запечатаны в непрозрачную упаковку для предотвращения воздействия внешнего света.
Существует множество различных типов схем оптоизоляции, которые широко используются в системах связи, управления и мониторинга, где сигналы данных могут стать точкой проникновения вредного напряжения, способного повредить устройство. Они особенно полезны там, где длинные кабели передачи данных, которые могут быть чувствительны к наведенным переходным напряжениям или скачкам заземления, входят в электронное устройство, содержащее чувствительные полупроводниковые компоненты.
Классификации оптических изоляторов
Существует две основные классификации оптических изоляторов:Линейные изоляторы (оптоволоконные изоляторы) и изоляторы свободного пространства. Линейные волоконно-оптические изоляторы выполнены в виде косичек. То есть они поставляются со встроенным оптоволоконным кабелем и разъемами, поэтому их можно интегрировать непосредственно в оптоволоконную систему. Изоляторы свободного пространства, напротив, не имеют целостной системы соединений. Их необходимо монтировать непосредственно на объект, нуждающийся в изоляции.
Типы оптических изоляторов и их работа
Оптический изолятор, особенно изолятор Фарадея, представляет собой устройство, которое пропускает свет в определенном направлении, устраняя при этом обратное отражение и обратное рассеяние в любом поляризованном состоянии. Обычно их делят на две категории: оптические изоляторы, чувствительные к поляризации, и оптические изоляторы, нечувствительные к поляризации. Поскольку я уже упоминал их как изоляторы Фарадея, очевидно, что они используют эффект Фарадея магнитооптического кристалла.
Типы оптических изоляторов и их работа
Оптический изолятор, особенно изолятор Фарадея, представляет собой устройство, которое пропускает свет в определенном направлении, устраняя при этом обратное отражение и обратное рассеяние в любом поляризованном состоянии. Обычно их делят на две категории: оптические изоляторы, чувствительные к поляризации, и оптические изоляторы, нечувствительные к поляризации. Поскольку я уже упоминал их как изоляторы Фарадея, очевидно, что они используют эффект Фарадея магнитооптического кристалла.
Поляризационно-чувствительные оптические изоляторы:
Это простейшие изоляторы Фарадея, которые работают только тогда, когда входной луч имеет направленную линейную поляризацию.
Работающий:
Их работа проста: поляризованный луч проходит через первый поляризатор с минимальными потерями, затем проходит через вращатель Фарадея на 45 градусов и, наконец, проходит через второй поляризатор, при этом его передающая ось поворачивается на 45 градусов, чтобы гарантировать снижение потерь при передаче. как можно ниже.
Когда этот свет отражается обратно в выходной порт с неизмененным состоянием поляризации, он полностью проходит через выходной поляризатор, но из-за поворота направления поляризации на 45 градусов свет будет блокироваться на входном поляризаторе или может быть отправлен на отдельный выход. порт. В случае отклонения угла поворота ротатора от 45 градусов по какой-либо причине, например, из-за ошибок изготовления, степень изоляции будет снижена. Проблема в том, что нам всегда нужен изолятор с высокой изоляцией, которая может быть снижена в изоляторах такого типа по нескольким причинам.
Нечувствительные к поляризации оптические изоляторы:
Нечувствительный к поляризации оптический изолятор — это устройство, которое работает при произвольной поляризации входного луча. Поскольку многие волокна не поддерживают поляризацию, такие устройства часто подходят и необходимы в контексте волоконной оптики. Более того, системы оптоволоконной связи работают с произвольным состоянием поляризации, поэтому вам необходимо использовать изоляторы Фарадея и другие компоненты, которые могут работать с неопределенным состоянием поляризации.
Принцип:
Основной принцип оптического изолятора PI заключается в пространственном разделении компонентов ортогональной поляризации I/P-луча с помощью поляризатора. Затем пропустите их через ротатор Фарадея и снова объедините компоненты во втором поляризаторе.
Здесь следует отметить, что нечувствительный к поляризации оптический изолятор не сохраняет состояние поляризации, поскольку между двумя компонентами поляризации существует неопределенное относительное изменение фазы. Это фазовое изменение зависит от температуры и длины волны.
Эти изоляторы широко используются в телекоммуникационной отрасли и различных других применениях в лазерных технологиях. Они характеризуются высокой изоляцией, низкими вносимыми потерями и превосходной температурной стабильностью. На рынке эти изоляторы доступны с различными длинами волн и полосами пропускания.
,
Важные характеристики при выборе оптических изоляторов
Напряжение изоляции — это максимальная номинальная разница напряжений, которая может присутствовать между светодиодом и датчиком освещенности. Это напряжение изоляции определяется конструкцией самого оптоизолятора и факторами, находящимися вне устройства. Внутренний пробой произойдет, когда напряжение на элементе источника света устройства перейдет на элемент датчика света. Аналогичным образом, внешний пробой произойдет, когда напряжение на входном контакте устройства перейдет на выходной контакт. На это влияет конструкция печатной платы, то есть то, как проложены и разделены дорожки входов и выходов, а также условия окружающей среды вокруг устройства. Напряжение, при котором возникнет искрение, будет зависеть от температуры, влажности, расстояния разделения, давления и присутствия загрязняющих веществ в воздухе. Расстояние и влажность являются наиболее важными факторами.
Если для развязки заземляющих пластин или входов измерения напряжения используется схема оптоизолятора, скорость изменения изолированного сигнала относительно не важна. Однако там, где оптоизолятор используется для развязки каналов передачи данных и линий связи, пропускная способность устройства становится существенной. Имейте в виду, что достижимая скорость передачи данных для любой схемы оптоизолятора будет зависеть от того, как нагружен выход и зависит от температуры. Очень внимательно изучите таблицу данных, если вы изолируете быстрые каналы передачи данных.
Стоит отметить, что для проводных сетей Ethernet доступны готовые пассивные сетевые изоляторы, в которых используется электромагнитная индукция для создания непроводящего барьера без необходимости внешнего источника питания. Реализация схемы оптоизолятора не всегда может быть наиболее подходящим решением, но это решение будет зависеть от ваших индивидуальных обстоятельств.
Как и в любом полупроводниковом устройстве, фотодиод, используемый в оптоизоляторе, будет иметь элемент нелинейности во взаимосвязи между входом и выходом, что может искажать сигнал, проходящий через изолятор. Обеспечение смещения фотодиода и его работы в линейном диапазоне, избегая областей отсечки или насыщения, в некоторой степени уменьшит этот эффект. Любая остаточная нелинейность будет особенно заметна там, где для развязки аналоговых сигналов используются оптоизоляторы.
Разработаны специализированные аналоговые оптоизоляторы с минимальной нелинейностью. Обычно в них используются два фотодиода, подключенных к операционному усилителю. Один фотодиод работает как обычно, а второе устройство с такими же характеристиками нелинейности находится в контуре обратной связи усилителя и компенсирует нелинейность.
Коэффициент передачи тока (CTR) — это соотношение между токами светодиода и датчика, эффективно питающее устройство и отражающее его эффективность. Оптоизоляторам с низким CTR потребуется больший ток для управления светодиодом, чтобы создать достаточный ток на фототранзисторе для определенной выходной нагрузки.
CTR не является постоянным, а зависит от входного тока, поступающего в компонент. CTR также будет варьироваться в зависимости от каждого компонента, его температуры и возраста компонента, поэтому крайне важно выбрать устройство, которое обеспечивает требуемый CTR при максимальной номинальной температуре и максимальном сроке службы устройства, которое будет использовать оптоизолятор. Производственные допуски в компонентах могут привести к широкому диапазону CTR в одной партии компонентов, поэтому конструкция должна работать на основе минимального CTR, указанного в техническом паспорте. Все эти факторы могут затруднить выбор оптимального устройства.
Власть
Последний фактор, который следует учитывать, — это требования к питанию самой схемы оптоизолятора и управление теплом, выделяемым компонентом из-за потерь. Базовые компоненты могут быть относительно неэффективными и генерировать значительные уровни тепловой энергии, с которой необходимо обращаться соответствующим образом, особенно потому, что на производительность самого оптоизолятора отрицательно влияют эффекты нагрева. При проектировании схемы не забудьте держать входные дорожки схемы оптоизолятора надлежащим образом отделенными от всех других дорожек, особенно от плоскостей заземления и питания, чтобы предотвратить емкостную или индуктивную связь переходных процессов между дорожками.
Инструкции по сборке оптического изолятора
Инструкции по сборке оптического изолятора
1. Установите поляризационный кубический светоделитель в куб с креплением C.
2. Подсоедините двойной вращающийся корпус C-Mount к кубу C-Mount на передающей стороне левого порта светоделителя.
3. Установите волновую пластину в толстый объектив с креплением C-Mount.
4. Прикрепите установленную волновую пластину к вращающемуся цилиндру с двойной наружной резьбой C-Mount. Ориентируйте волновую пластину под углом 45 градусов к оси передачи поляризационного кубического светоделителя.
5. Завершите выравнивание, введя лазерный луч, и зафиксируйте угловое положение вращающегося цилиндра с двойной наружной резьбой C-Mount, как только будет достигнута максимальная изоляция луча.
Технические характеристики оптических изоляторов
Важные характеристики оптических изоляторов включают центральную длину волны, изоляцию, вносимые потери и потери, зависящие от поляризации. Центральная длина волны — это центр диапазона длин волн, в котором изолятор спроектирован для оптимальной работы. Эту характеристику обычно измеряют в нм. Изоляция, обычно измеряемая в децибелах (дБ), является мерой того, насколько эффективно предотвращаются обратные отражения, и степени, в которой изолятор может передавать сигнал. Вносимые потери — это затухание, вызванное установкой оптического компонента. Потери, зависящие от поляризации, — это затухание, вызванное поляризацией.
Применение оптических изоляторов
Благодаря своим уникальным возможностям оптические изоляторы находят широкий спектр применения в современных оптических системах. Некоторые из наиболее распространенных приложений включают в себя:
Лазерные системы:В мощных лазерных системах часто используются оптические изоляторы, чтобы предотвратить повреждение обратной связи с лазерным источником. Оптический изолятор позволяет выходному свету дойти до цели, но блокирует попадание отраженного света в лазерный источник.
Волоконно-оптическая связь:В оптоволоконных сетях оптические изоляторы защищают чувствительные приемники от сигналов, которые могут быть отражены обратно по волокну. Они также используются в оптических усилителях для предотвращения нежелательной обратной связи и колебаний.
Оптические датчики:В оптических датчиках изоляторы используются для устранения эффектов обратного отражения или рассеяния от измеряемого объекта, которые могут помешать измерению.
Будущее оптических изоляторов
По мере развития оптических технологий ожидается, что спрос на оптические изоляторы будет расти. Роль оптических изоляторов, вероятно, будет еще больше усиливаться, особенно в таких областях, как квантовые вычисления и нанофотоника, где контроль света имеет первостепенное значение. Более того, благодаря постоянным исследованиям и разработкам в области материаловедения могут быть созданы более эффективные и миниатюрные оптические изоляторы, открывающие путь к более совершенным, высокоскоростным и интегрированным оптическим системам.
